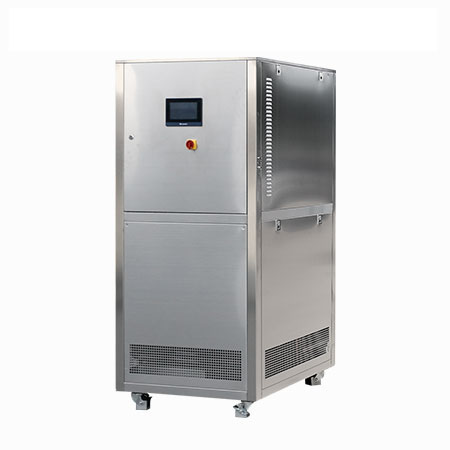

反应釜工艺温度控制系统

产品型号:反应釜温控系统,制药反应釜控温系统,化工反应釜温控装置,石化反应釜制冷加热温控系统,防爆反应釜温控机组
电源选择:3相 380V 50HZ(其他电压可另行设计)
温度范围:零下80°C~高温400°C 低温可定制
传热媒介:硅油、乙二醇、水、导热油
控温精度:PID±0.1℃
出力选择:接触器/固态继电器/可控硅

咨询热线 189-1265-1136

在线咨询

产品介绍 技术参数

迈浦特专业生产反应釜温控系统,制药反应釜控温系统,化工反应釜温控装置,石化反应釜制冷加热温控系统,防爆反应釜温控机组。各位需要根据所应用工艺温度的要求不同来选择。油温最低温度零下80度,油温最高温度400度,水温最高200度。
主要应用与橡胶,塑胶,化工,制药,食品,包装,测试,航天航空,科研等领域,控温对象为模具,辊筒,反应釜,搅拌罐,平板等,应用广泛。
咨询热线:18912651136  (24H服务)
手机浏览直接点击上面号码咨询

控温系统结构设计原理和功能优势

  • 高温时没有导热介质蒸发出来,而且不需要加压的情况下就可以实现 -80~190℃、-70~220℃、-88~170℃、-55~250℃、-30~300℃连续控温;
  • 采用全密闭管道式设计,降低导热液需求量的同时,提高系统的热量利用率,达到快速升降温度。 膨胀容器中的导热介质不参与循环,可以降低导热介质在运行中吸收水分和挥发的风险;


制冷加热制冷加热制冷加热


型号SUNDI
-925W
SUNDI
-935W
SUNDI
-955W
SUNDI
-975W
SUNDI
-9A10W
SUNDI
-9A15W
SUNDI
-9A25W
SUNDI
-9A38W
SUNDI
-9A60W
SUNDI
-9A80W
介质温度范围-90℃~+250℃(加压3bar)
控制系统前馈PID ,无模型自建树算法,PLC控制器
温控模式选择物料温度控制与设备出口温度控制模式 可自由选择
温差控制设备出口温度与反应物料温度的温差可控制、可设定
程序编辑可编制10条程序,每条程序可编制40段步骤
通信协议MODBUS RTU 协议  RS 485接口
外接入温度反馈PT100或4~20mA或通信给定(默认PT100)
温度反馈设备导热介质 进口温度、出口温度、反应器物料温度(外接温度传感器)三点温度
导热介质
温控精度
±0.5℃±1℃
反应物料
温控精度
±1℃
加热功率 kW2.53.55.57.5101525386080
制冷量 kW  AT250℃2.53.55.57.5101525386080
0℃2.53.55.57.5101525386080
-40℃22.85681220314864
-60℃1.11.92.83.24.2610162432
-80℃0.350.50.81.21.62.13.561115
-85℃0.20.30.50.70.851.31.93.568
流量压力 max
L/min bar
20355050110110150200400400
22222.52.52.52.52.52.5
循环泵迈浦特磁力驱动泵德国品牌磁力驱动泵
压缩机法国泰康意大利都凌半封闭活塞压缩机
膨胀阀丹佛斯/艾默生热力膨胀阀+艾默生电子膨胀阀
蒸发器丹佛斯/高力板式换热器
操作面板7英寸彩色触摸屏,温度曲线显示、记录
安全防护具有自我诊断功能;冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。
密闭循环
系统
整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
制冷剂R-404A/R23/R14混合制冷剂
接口尺寸G3/4G3/4G3/4G1G1DN32DN32DN40DN50DN50
水冷型 W
温度 20度
1100L/H
1900L/H
2400L/H
3200L/H
4000L/H
8m³/H
12m³/H
20m³/H
30m³/H
40m³/H
外形尺寸
cm
55*68
*145
55*100
*175
70*100
*175
70*100
*175
70*100
*175
100*150
*185
205*145
*205
205*145
*205
245*145
*225
300*160
*225
重量kg2602953655706809501400175024003150
电源
380V50HZ
8kW11kW16kW21kW27kW38kW54kW79kW120kW170kW
