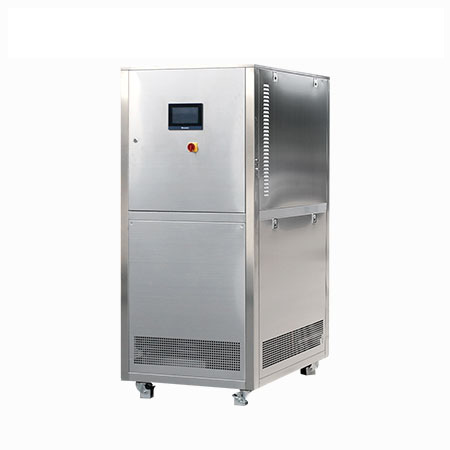

产品应用：
在医药、化工企业的工艺生产中需要采用蒸汽加热，实现工艺保温或对工艺进行热水循环加热。
技术参数：
1、热媒：饱和水蒸汽压力：0.5MPa及以上，温度：158.8℃及以上
2、热水控制温度 RT+10℃～135℃
3、利用蒸汽采用管道式蒸汽和水混合换热器对工艺水进行循环加热；
4、蒸汽在换热工艺使用中要噪音小、没有振动、热效率高；
5、蒸汽和水混合换热器使用寿命达15年以上，做到一劳永逸；
6、工艺热水温度恒定、无需人工值守、全自动控制。
技术参数：
1、热媒：饱和水蒸汽压力：0.5MPa及以上，温度：158.8℃及以上
2、热水控制温度 RT+10℃～135℃
3、利用蒸汽采用管道式蒸汽和水混合换热器对工艺水进行循环加热；
4、蒸汽在换热工艺使用中要噪音小、没有振动、热效率高；
5、蒸汽和水混合换热器使用寿命达15年以上，做到一劳永逸；
6、工艺热水温度恒定、无需人工值守、全自动控制。
原理介绍：
注明：请向工厂索要详细方案原理图
型号 | MPT-25W | MPT-38W | MPT-60W | MPT-100W | MPT-200W | MPT-300W |
蒸汽压力 | 4～6bar | |||||
热水温度范围 | RT+10℃～135℃ | |||||
控温精度 | ±1℃ | ±1℃ | ±1℃ | ±1℃ | ±1℃ | ±1℃ |
换热能力max | 25kw | 38kw | 60kw | 100kw | 200kw | 300kw |
蒸汽接口 | DN20 PN10 | DN20 PN10 | DN20 PN10 | DN25 PN10 | DN32 PN10 | DN40 PN10 |
泵流量 | 110L/min 2.5bar | 200L/min 2.5bar max | 200L/min 2.5bar max | 250L/min 2.5bar max | 400L/min 2.5bar max | 600L/min 2.5bar max |
热水进出口 | DN25 PN10 | DN32 PN10 | DN40 PN10 | DN50 PN10 | DN65PN10 | DN80 PN10 |
排液口尺寸 | DN25 PN10 | DN32 PN10 | DN40 PN10 | DN50 PN10 | DN65 PN10 | DN80 PN10 |
控制系统 | 西门子S7-200PLC及模块 迈浦特设计程序 | |||||
显示与输入 | 7英寸彩色触摸屏，温度曲线显示、记录 | |||||
蒸汽流量控制 | 通过比例调节阀，4～20mA信号调整开度大小 | |||||
电源380V50HZ | 1.8kw | 2.5kw | 2.5kw | 4kw | 5.5kw | 7.5kw |
尺寸 | 700*800*1750 | 700*800*1750 | 1000*950*1750 | 1250*1000*2000 | 1500*1250*2050 | 2050*1450*2050 |
